Serie DHD
Presse idrauliche a montante H per imbutitura profonda (deep drawing), progettate per automotive, elettrodomestici ed elettronica. Avvicinamento rapido del cilindro, cuscino premilamiera integrato e configurazioni personalizzabili in base alle esigenze produttive.
Presse a montante H per deep drawing

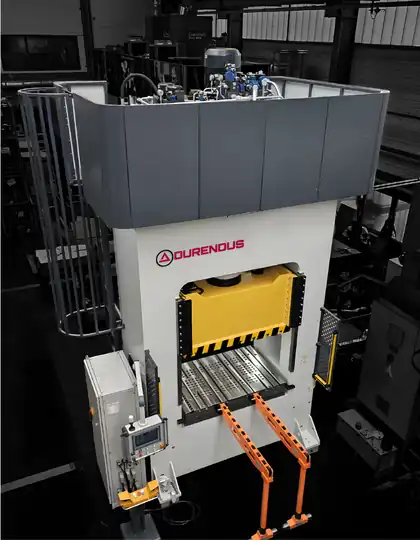

La serie DHD è concepita per i processi di imbutitura profonda della lamiera, dove sono richieste corse ampie, controllo preciso della velocità di pressatura e un cuscino premilamiera affidabile. La struttura a montante H in acciaio saldato garantisce elevata rigidezza e ripetibilità anche con stampi di grandi dimensioni.

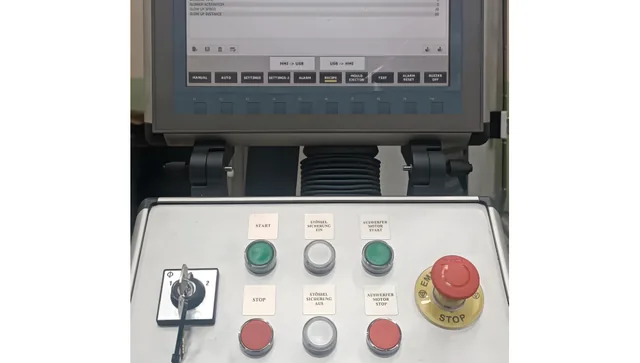

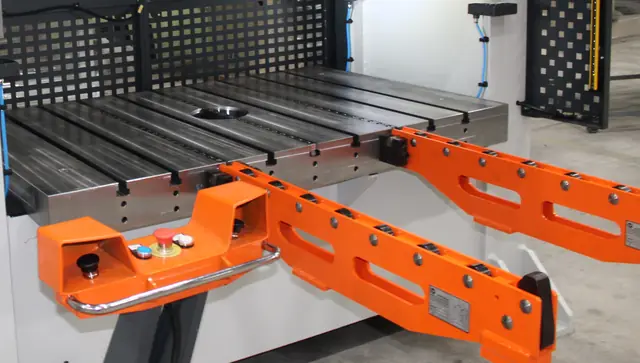

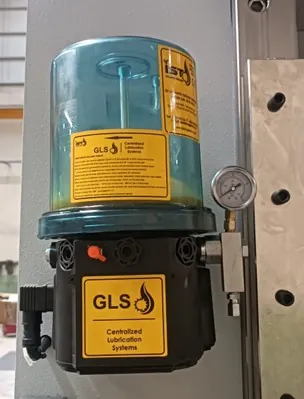

Trova impiego nella produzione di componenti per automotive, elettrodomestici ed elettronica. Di serie: cilindri cromati, controllo HMI a touchscreen, ripari di sicurezza con barriere fotoelettriche, pressione e velocità regolabili, lubrificazione automatica e tavola con cave a T. A richiesta: cilindri estrattori, sistemi di cambio rapido stampo e tamponi antivibranti.
- Avvicinamento rapido del cilindro per ridurre i tempi ciclo

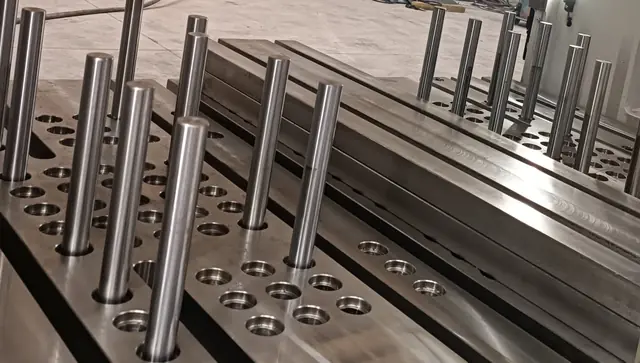

- Cuscino premilamiera da 50 a 250 t per il controllo del flusso del materiale
- Configurazioni su misura per dimensioni e tonnellaggio
Specifiche tecniche | Serie DHD
| Parametro | DHD100 | DHD200 | DHD300 | DHD400 | DHD500 |
|---|---|---|---|---|---|
| Capacità (t) | 100 | 200 | 300 | 400 | 500 |
| Dimensioni tavola (mm) | 800×1000 | 800×1000 | 1000×1200 | 1200×1400 | 1200×1500 |
| Corsa (mm) | 500 | 500 | 600 | 700 | 800 |
| Luce/Apertura (mm) | 600 | 600 | 700 | 900 | 1000 |
| Motore principale (kW) | 22 | 22 | 22 | 30 | 30 |
| Pompa principale (l) | 48 | 48 | 87 | 116 | 116 |
| Velocità di discesa (mm/s) | 140 | 140 | 140 | 140 | 140 |
| Velocità di pressatura (mm/s) | 13 | 11 | 10 | 13 | 12 |
| Velocità di ritorno (mm/s) | 180 | 180 | 180 | 180 | 180 |
| Cuscino premilamiera (t) | 50 | 100 | 150 | 200 | 250 |
| Corsa cuscino (mm) | 250 | 250 | 300 | 350 | 400 |
| Peso (kg) | 8000 | 10000 | 15000 | 20000 | 23000 |
| Dimensioni d’ingombro (mm) | 2200×2100×4200 | 2200×2100×4200 | 2400×2300×4500 | 2600×2500×4700 | 2600×2500×4900 |
